今天介绍硬件抽象层的CAN接口模块 —— CanIf模块。
1 位置和作用

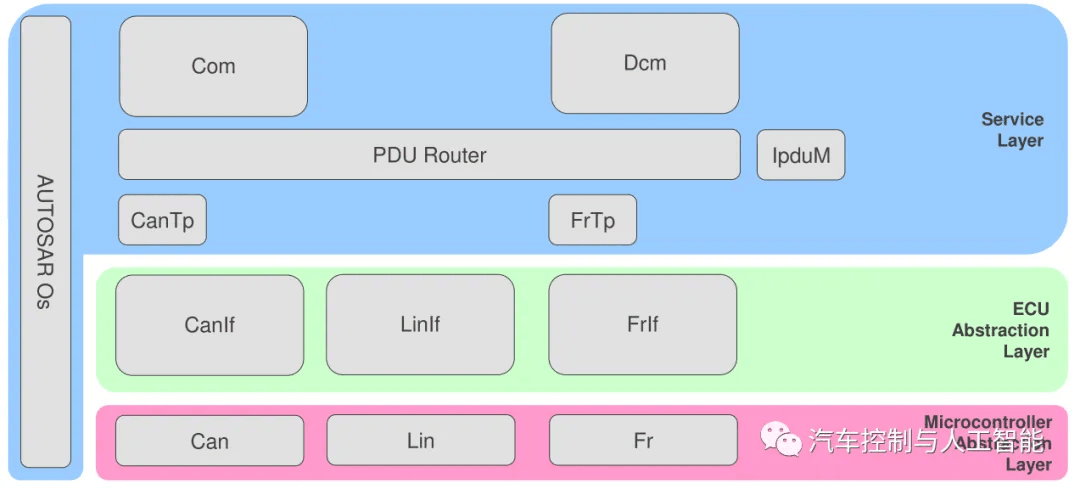

如图1所示，CAN接口模块（下文简“CanIf”）位于底层CAN驱动（CanDrv）、CAN收发器（CanTrcv）和
上层通信服务层（CanSm、CanNm）、CAN传输协议（CanTp）、PDU路由器（PduR）之间。它表示上
层通信层的CAN驱动程序服务接口。

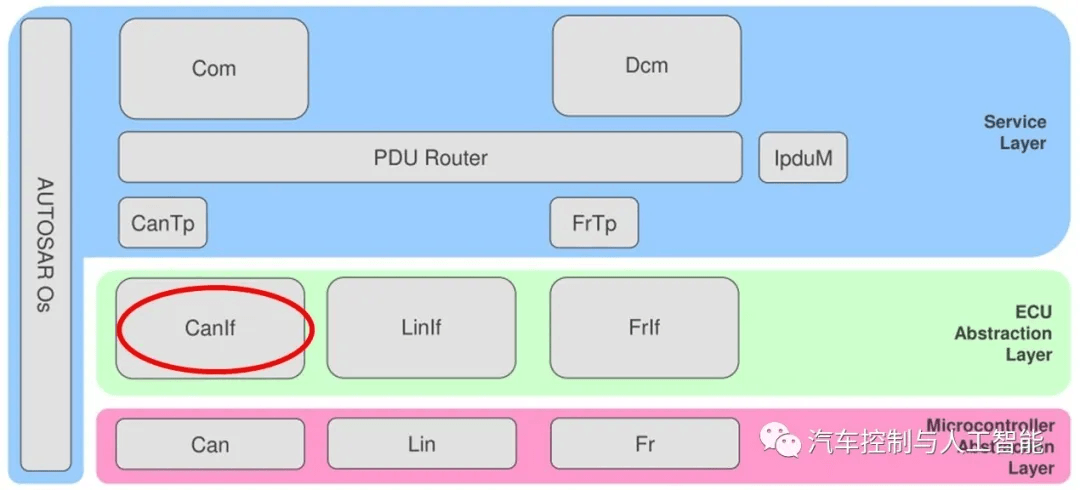

图1 CanIf的位置
CanIf提供了独特的接口来管理不同CAN硬件，如CAN控制器和CAN收发器。同时，基于物理CAN通道相
关的CAN状态管理器模块（CanSm）可以控制多个底层内部和外部的CAN控制器或CAN收发器。
CanIf由与CAN硬件无关的任务组成，属于ECU CAN通信驱动程序。CanIf满足PduR和AUTOSAR COM
栈上层通信模块的控制流和数据流要求：发送请求处理、发送确认、接收指示、错误通知和CAN控制器的
启动/停止，从而唤醒或参与网络。它的数据处理和通知API基于CAN L-SDU，用于控制和模式处理的API
提供了CAN控制器相关的视图。

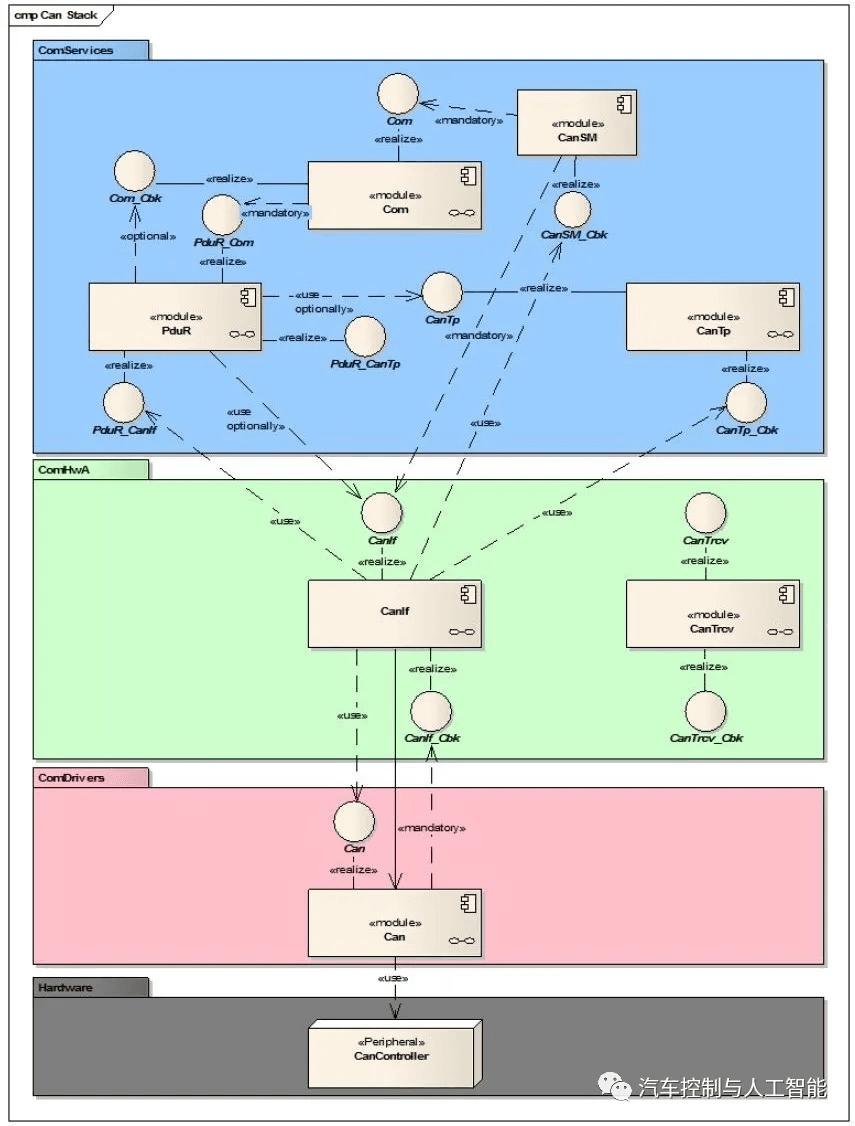

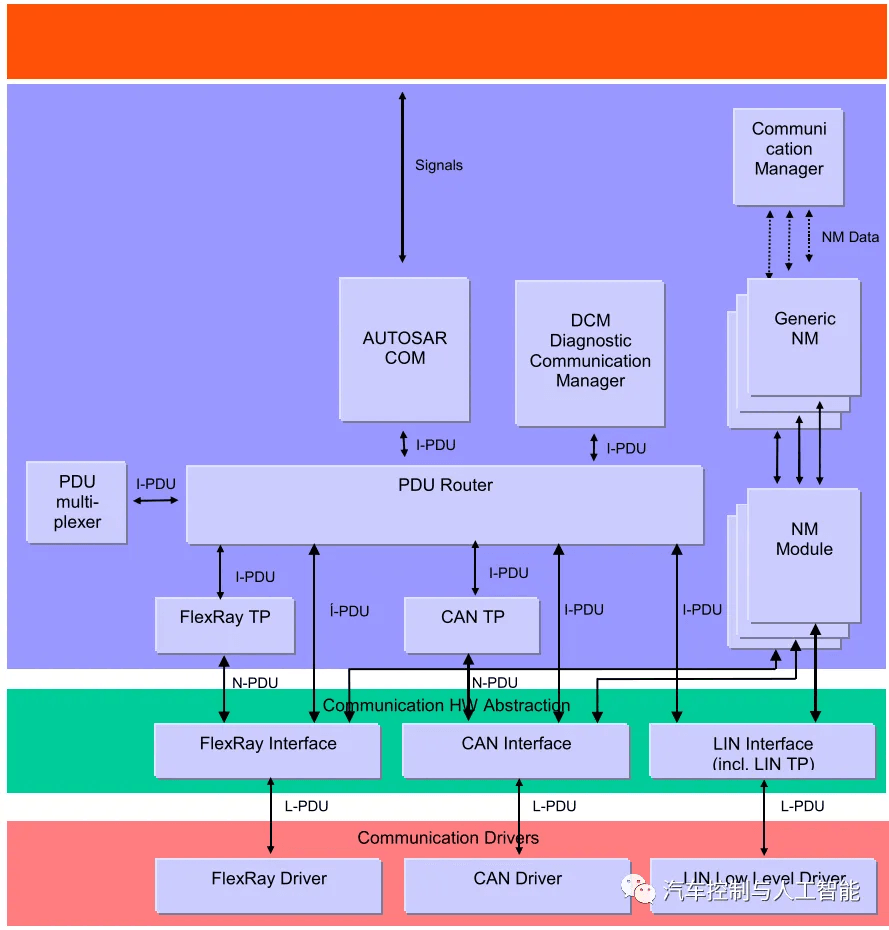

图2 CanIf模块和其他模块的关系
在发送请求时，CanIf用相应的参数完成L-PDU的传输，并通过对应CanDrv将CAN L-PDU转发给CAN控
制器。在接收端，CanIf将接收到的I-PDU作为I-SDU分发到上层模块。接收L-SDU和上层之间的分配是
静态配置的。在传输确认时，CanIf负责向上层发送传输成功的信息。
CanIf提供对CAN驱动程序的通信抽象访问和CAN收发驱动程序服务，用于对CAN网络的控制和监视。
CAN接口将CAN状态管理器的状态向下转发到底层CAN驱动程序，向上CAN接口模块将CAN驱动程序或
CAN收发器驱动程序传递到相应的NM模块。
2 上下层关系
上层
AUTOSAR BSW分层架构中，CanIf的上层可以是PduR，可以是CanNm，可以CanTp，可以CanSm，
EcuM或复杂的驱动模块CDD，普遍标定协议模块XCP，全局时间同步模块CanTSyn ，J1939传输层模块
J1939Tp和J1939网络管理模块 J1939Nm。
CanIf使用的API由通知服务组成，它们将CAN相关数据传输到目标上层。这些服务的调用参数指向
CanDrv中的缓冲信息，或者直接指向CAN硬件。另外，CanIf支持对总线镜像模块的调出，来报告接收和
传输帧的内容。EcuM会初始化CanIf。
下层
CanIf的下层模块主要是CAN驱动程序CanDrv。由于CanIf在AUTOSAR BSW架构中的地位，它与
CanDrv有着密切的关系。CanDrv只提供对CAN控制器的硬件抽象访问，但是CanDrv会检测和处理CAN
控制器的事件，并将这些事件通知到CanIf。CanIf将CanSm的操作模式请求传递给相应的底层CAN控制
器。
CanDrv提供了标准化的L-PDU，以确保CanIf的硬件独立性。指向这个规范化的L-PDU的指针要么指向
一个临时缓冲区，要么指向依赖于CAN硬件的CanDrv。CanDrv调用的回调服务是在CanIf中声明和实现
的。由CanIf调用的回调服务被声明并放置在对应的上层通信服务层中，如PduR、CanNm、CanTp。
配置的CAN控制器的数量不一定是使用的CAN收发器的数量。如果多个不同类型的CAN控制器在同一个
CAN网络上运行，一个CAN收发器是足够的，但是根据CAN控制器设备的类型，需要一个或两个不同的
CanDrv。
第二个可用的底层CAN设备驱动程序是CAN收发器CanTrcv。
每个CanTrcv对CAN收发器进行操作模式的控制。CanIf只是将几个底层CanTrcv的API映射到一个惟一的
API，因此，CanSm能够触发相应CAN收发模式的转换。CanIf中不执行属于CanTrcv所控制的功能。
CanIf将所有底层CanTrcv的下列服务映射到一个惟一的接口：
唯一的CanTrcv模式请求和读取服务来管理每个底层CAN收发设备的操作模式；为CAN收发器读取服务，唤醒原因支持；
模式请求服务启用、禁用、清除唤醒事件状态使用的每个CAN收发器（CanIf_SetTrcvMode）。
3 配置
CanIf的设计经过优化，以管理CAN协议的特定功能和用于底层CAN控制器的处理。
CanIf不需要重构就可以更改CAN配置。函数CanIf_Init()从配置容器和参数中获取所需的CAN配置信息。

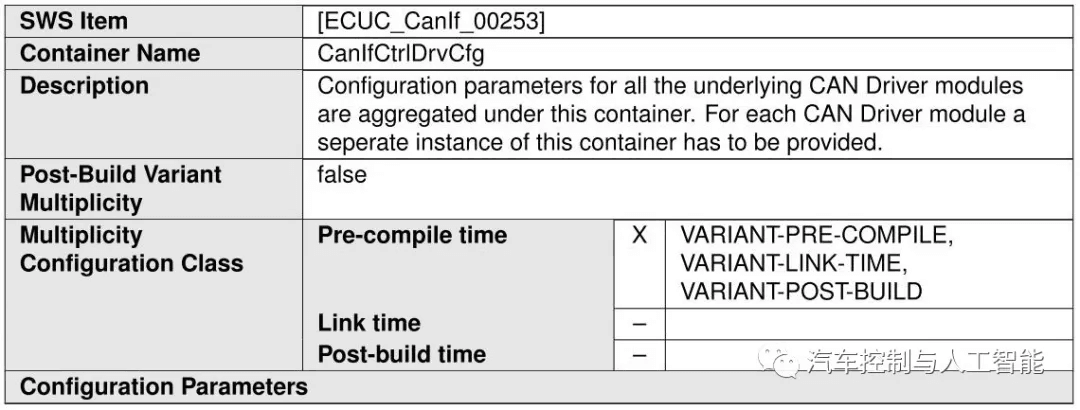

可以获取到的信息包括：CAN控制器的数量。CAN控制器的数量对于发送和接收I-PDU的调度以及对可用CAN驱动程序状态的控制是非常必要的，如下图CanIfCtrlDrvCfg。

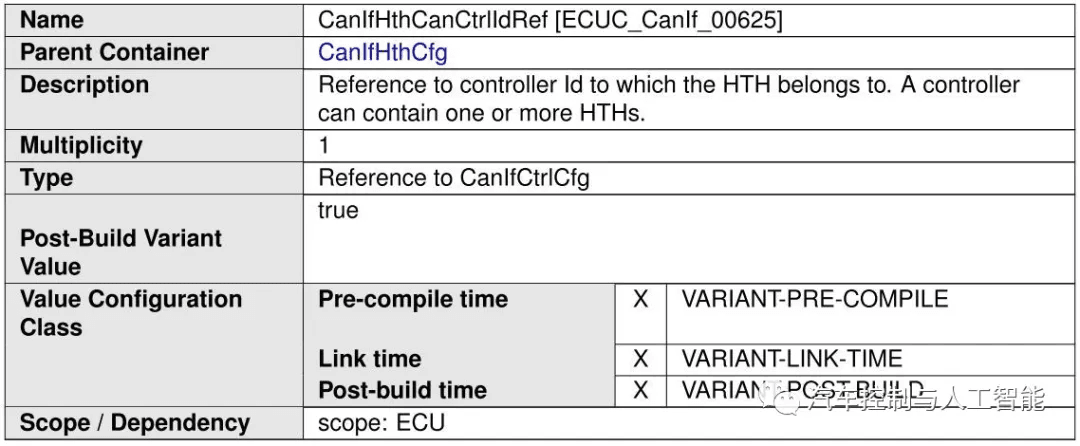

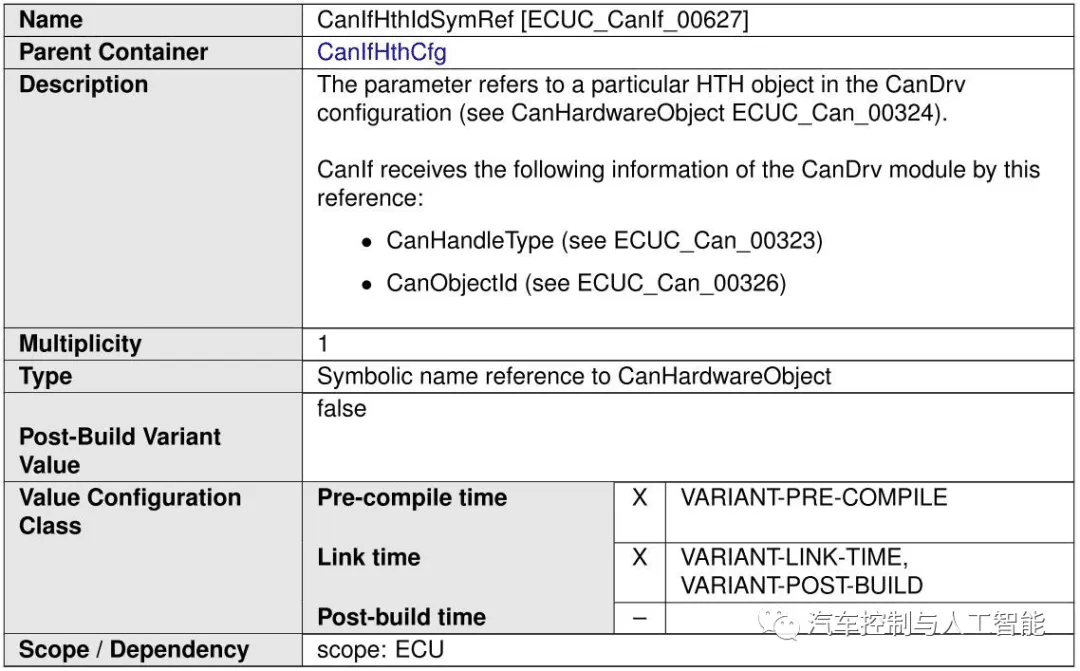

硬件对象句柄的数目。为了监督发送请求，CAN接口需要知道HTH的数量以及每个HTH与相应的CAN控制器之间的分配，如下图CanIfHthCanCtrlIdRef和CanIfHthIdSymRef。

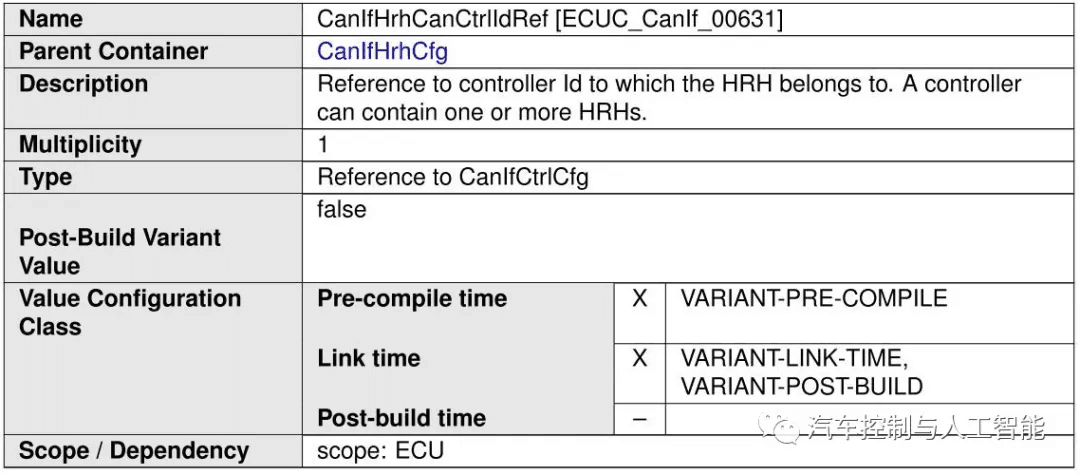

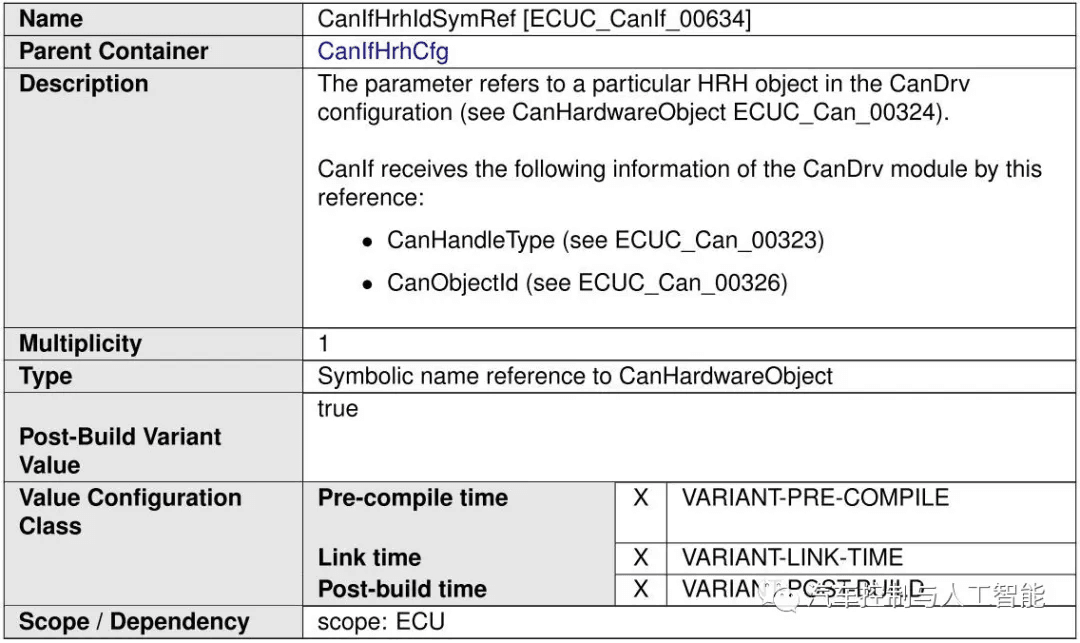

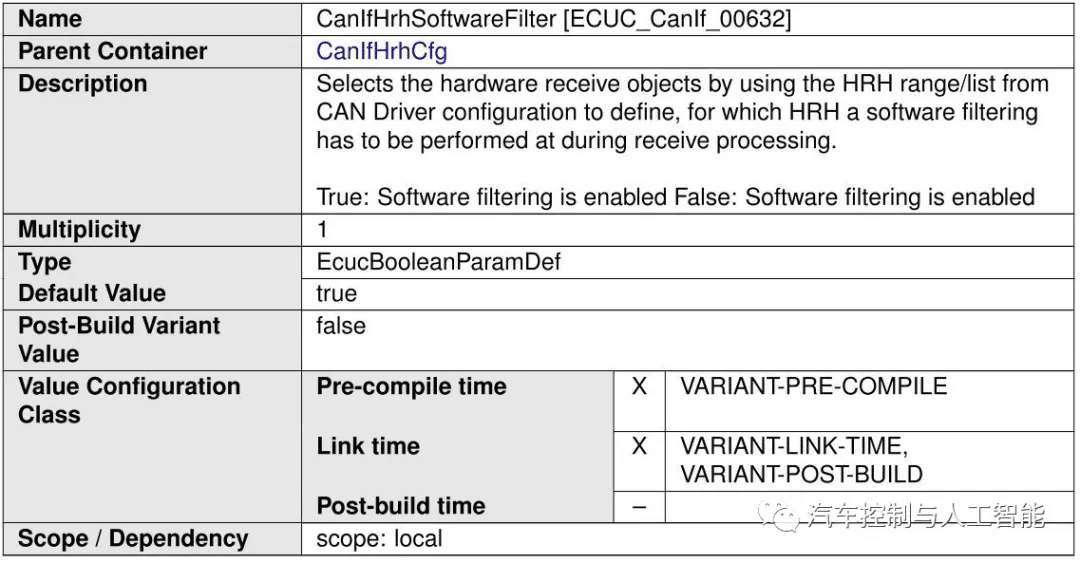

通过每个硬件对象的过滤器所接收到的CAN ID的范围。CAN接口使用HRH和L-PDU之间的固定分配 ， 在 相 应 的 硬 件 对 象 中 接 收 ， 进 行 搜 索 算 法 ， 见 下 图 CanIfHrhSoftwareFilter ，CanIfHrhCanCtrlIdRef和 CanIfHrhIdSymRef。
CanIf需要所有已使用的上层通信服务层和L-SDU的信息来分配。为了在AUTOSAR COM栈中集成
CanIf，必须在配置时设置以下信息：

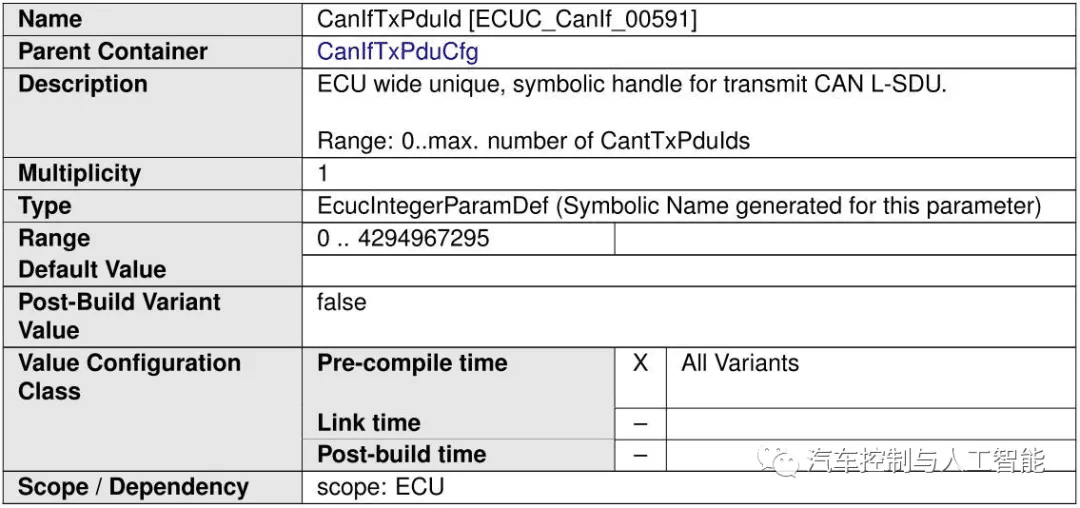

传递上层模块，并为每个传输L-SDU传输I-PDU，用于发送确认服务的调度，参见CanIfTxPduId。

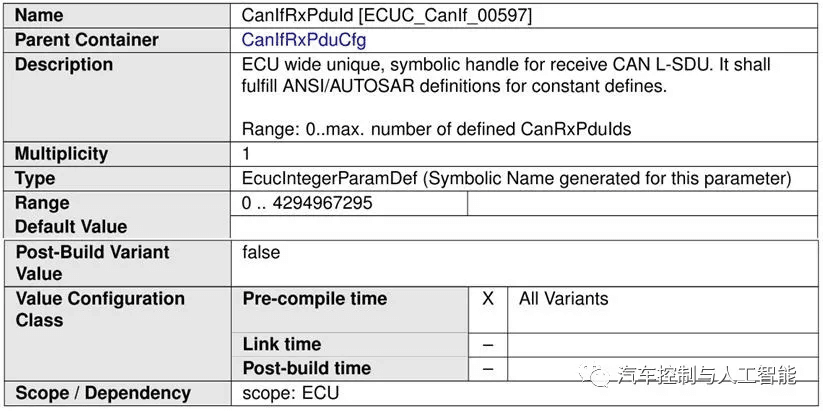

接收上层模块并为每个L-SDU接收I-PDU。用于接收指示期间的L-SDU调度，参见 CanIfRxPduId。
ECU连接到一个或多个CAN网络，CanIf需要控制器和ECU的描述。因此，以下信息是从AUTOSAR系统

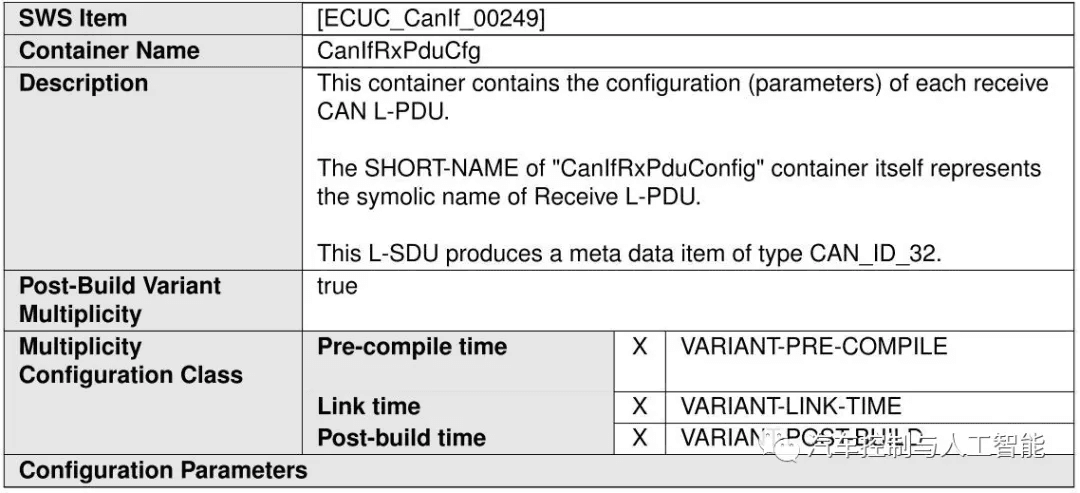

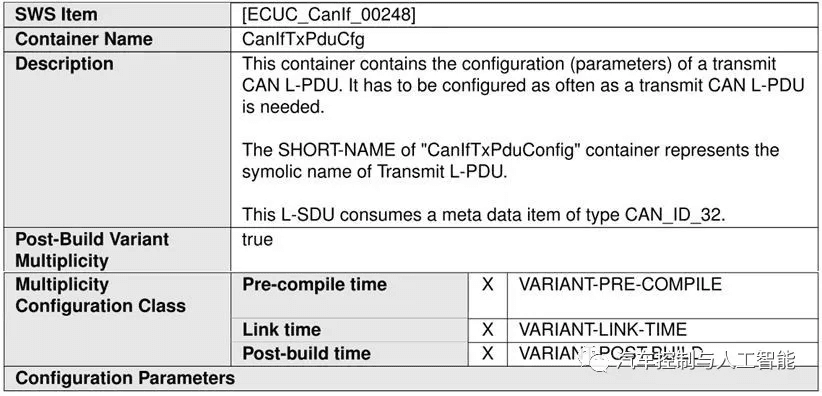

配置的一部分CAN通信矩阵中获取得到，见CanIfTxPduCfg和CanIfRxPduCfg：
ECU物理通道上接收的所有I-PDU，用于软件过滤和接收L-SDU调度；
所有I-SDU应由ECU上的每个物理通道传递，用于发送请求和发送L-PDU调度；
L-PDU的属性，包括ID和数据长度，用于软件滤波，接收指示服务，数据长度检查；
传输L-SDU的传递模块，即PduR、CanNm和CanTp，用于发送确认服务；
接收L-SDU的接收器，即PduR、CanNm和CanTp，用于L-PDU的调度；
L-PDU和L-SDU名称，用于表示Rx/Tx数据缓冲区的地址；
4 功能服务
CanIf的服务可以分为以下几个主要内容：
初始化
发送请求服务
发送确认服务
接待指示服务
控制器模式控制服务
PDU模式控制服务
CanIf的应用模式：
中断模式：
CanDrv处理由CAN控制器触发的中断。CanIf在事件发生时得到触发，在这种情况下，在CanDrv中相应
的ISR中调用相关的CanIf服务。
轮询模式：
由SchM触发CanDrv，并执行后续进程。在这种情况下，必须在定义的时间间隔内，调用下列函数：
Can_MainFunction_Write Can_MainFunction_Read Can_MainFunction_BusOff Can_MainFunction_Wakeup Can_MainFunction_Transceiver
CanIf由CanDrv通知事件接收、发送、BusOff和超时)，这些事件发生在一个CAN控制器中等同于中断驱
动操作。CanDrv更新属于CAN控制器中发生事件的相应信息，如接收L-PDU。
混合模式：中断和轮询驱动CanDrv。根据所使用的CAN控制器，该功能可以分为中断驱动和轮询驱动两种操作模
式。比如，轮询驱动的FullCAN接收和中断驱动的基本CAN接收，轮询驱动的传输和中断驱动的接收等。
AUTOSAR提供了独特的接口，对三种类型的操作模式都有效。无论是在中断、轮询还是混合处理事件
时，CanIf都以相同的方式工作，区别是调用内容不同，还有通知中断的方式:抢占式或协作式。所有服务
都是按照配置执行的。
初始化

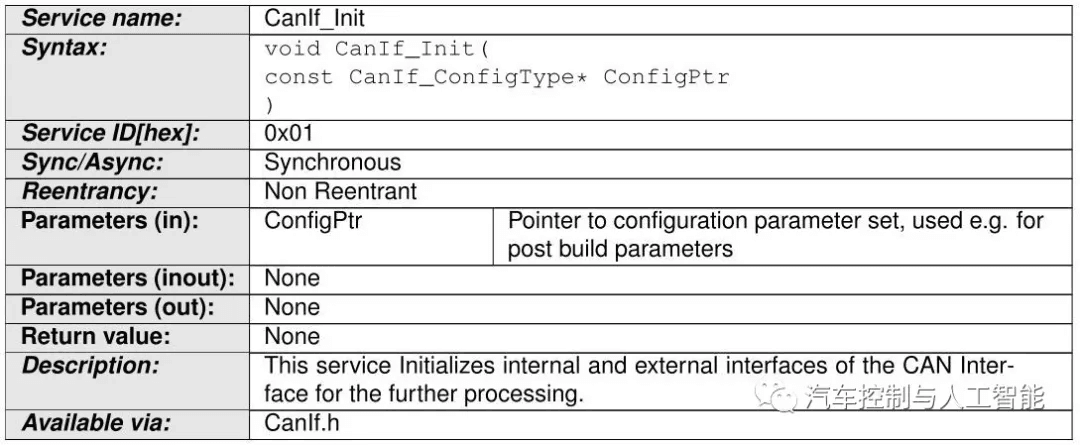

EcuM调用CanIf的函数CanIf_Init()来初始化整个CanIf。在初始化过程，将对所有全局变量和数据结构初
始化，包括标示和缓冲区。EcuM分别通过调用相应的初始化服务来执行CanDrv和CanTrcv的初始化。
在初始化完成后，CAN控制器保持在启动复位后的停止模式。在这种模式下，CanIf和CanDrv既不能发送
也不能接收L-PDU。
如果在运行期间需要重新初始化整个CAN模块，EcuM会调用CanSm，通过调用CAN接口模块的API服务
CanIf_SetControllerMode()来启动CAN控制器所需的状态转换，具体过程后续介绍CAN状态管理时会展
开。CanIf将来自CanSm的调用映射到Candrv的调用上。
发送请求服务
CanIf的发送请求函数CanIf_Transmit()是上层模块传输L-PDU的通用接口。上层通信层模块需要通过
CanIf的服务启动传输，无法直接访问CanDrv。如果CanDrv能够将L-PDU数据写入CAN硬件传输对象
中，则发起的传输请求成功完成。上层模块使用API服务CanIf_Transmit ()来发起一个传输请求。
CanIf在调用服务CanIf_Transmit()时对L-PDU传输执行以下操作:
检查，初始化CanIf的状态
当使用多个CanDrv时，识别CanDrv
确定访问CAN硬件传输对象的HTH
调用CanDrv的Can_Write()
如果传输请求服务CanIf_Transmit()返回E_OK，则传输成功完成。
如果一个L-PDU被请求通过一个PDU通道模式来传输，这个模式等于CANIF_OFFLINE，那么CanIf应该
向 DET 的 Det_ReportRuntimeError() 服 务 报 告 运 行 时 的 错 误 代 码 CANIF_E_STOPPED ， 而
CanIf_Transmit() 将返回E_NOT_OK。
发送数据流
发送请求服务CanIf_Transmit ()是基于L-PDU的。对L-SDU特定数据的访问按以下参数组织:
传输L-PDU =>L-SDU ID
引用包含L-SDU相关数据的数据结构：指向L-SDU的指针，指向元数据的指针和L-SDU长度。
对L-SDU数据结构的引用被用作几个CanIf API服务中的一个参数，例如CanIf_Transmit()或回调服务
<User_RxIndication> ()。如果L-PDU配置为触发传输，则L-SDU指针为空指针。

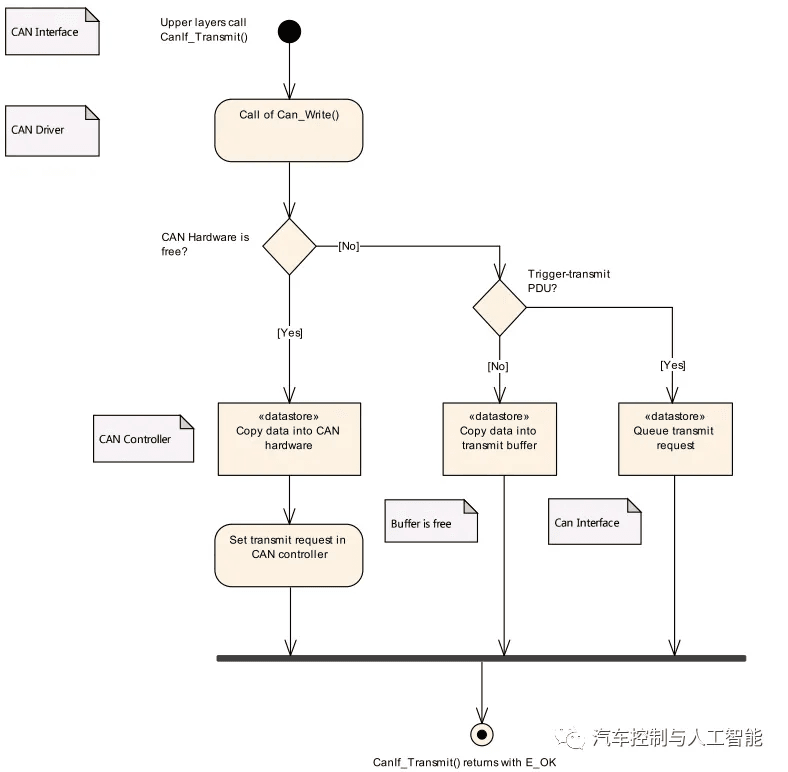

图3 发送数据流
CanIf会存储为传输而配置的硬件对象信息。函数CanIf_Transmit()将CanTxPduId映射到对应的HTH，并
调用函数Can_Write()。
如 果 总 线 镜 像 是 全 局 启 用 的 CanIfBusMirroringSupport() ， 并 且 通 过 调 用 CAN 控 制 器 的
CanIf_EnableBusMirroring()来激活，那么CanIf通过Can_Write()在控制器上传输每帧内容之前将其存
储。只有在实际发送时，才提供总线镜像模块。因此，为了能够从CanIf_TxConfirmation()将其提供给总
线镜像模块，必须考虑存储内容。
发送缓冲
在CanIf的范围内，传输过程从调用CanIf_Transmit()开始，到调用上层模块的回调服务
<User_TxConfirmation>()结束。在传输过程中，CanIf、CanDrv和CAN Mailbox一起存储L-PDU，只
在一个位置传输一次。根据传送方式的不同，分为:
CAN硬件传输对象
如果发送缓冲使能，发送L-PDU缓冲区在CanIf内。
对于触发传输，CanIf只需要存储给定L-PDU的传输请求，而不需要存储它的数据。当HTH空闲时，通过
触发器传递函数及时获取数据。一个单独的发送 L-PDU，请求传输，永远不会被存储两次。这种行为对
应于CAN网络上常用的周期性通信方式。
如果CanIf在传输请求时被CanDrv拒绝，CanIf将启用传输缓冲，并将在传输L-PDU缓冲区
（CanIfBufferCfg）中存储一个发送 L-PDU。
基本上，用于缓冲发送L-PDU的整个CanIf中的缓冲区包含一个或多个CanIfBufferCfg。而每个
CanIfBufferCfg被分配给一个或多个专用的CanIfBufferHthRef，可以配置为缓冲一个或多个发送I-
PDU。但是，在CanIfBufferCfg的总体数量中，每个发送 L-PDU只能缓冲一个实例。
在相应的发送 L-PDU配置中是否启用传输缓冲，CanIf在L-PDU传输期间对应的行为是不同的。如果发
送缓冲被禁用，并且发送到CanDrv的请求失败，那么L-PDU不会被复制到CAN控制器，
CanIf_Transmit()将返回值E_NOT_OK。如果启用了传输缓冲，并且发送到CanDrv的请求失败，根据
CanIfTxBuffer配置，L-PDU可以存储在CanIfTxBuffer中。在这种情况下，尽管无法执行传输，API
CanIf_Transmit()返回E_OK值。在这种情况下，CanIf通过CanIf_TxConfirmation()回调和处理L-PDU
未完成的传输，而上层不必重试传输请求。
传输CanIf 发送L-PDU缓冲区的数量，可以独立于CAN网络描述文件中定义的传输L-PDU的数量来配
置。
发送L-PDU通过CanIfBufferCfg配置容器引用HTH，如果不需要传输缓冲，也是有效的。在这种情况
下，必须将CanIfBufferCfg的缓冲区大小设置为0，然后CanIfBufferCfg配置容器仅用于引用一个HTH。
发送确认服务
如果前一个传输请求成功完成，CanDrv会通过调用CanIf_TxConfirmation()将其通知给CanIf。
如 果 对 于 CAN 控 制 器 ， 启 用 了 全 局 总 线 镜 像 CanIfBusMirroringSupport 和 激 活 调 用
CanIf_EnableBusMirroring()， CanIf将会调用Mirror_ReportCanFrame()对每一帧传输控制器确认CanIf_TxConfirmation()，提供存储内容和实际的ID。
调用回调函数CanIf_TxConfirmation()时，CanIf标识与成功传输L-PDU相连的上层通信层，通过调用
CanIf的传输确认服务（E_OK）来通知其传输执行情况。回调服务()是由通知的上层模块实现的。
可以配置上层通信层模块，通过对不同的I-PDU或I-PDU组使用单个或多个回调服务来处理发送确认。所
有那些服务在发送确认L-PDU传输请求时，会被CanIf调用。传输L-PDU允许分派与目标上层模块关联的
不同确认服务，该分配是在静态配置期间完成。
一个发送L-PDU只能分配给一个发送确认回调服务。
如 果 启 用 了 CanIfPublicTxConfirmPollingSupport ， 那 么 每 个 CAN 控 制 器 的 模 式 处 于
CAN_CS_STARTED状态，CanIf将缓冲接收到的TxConfirmation的信息。
接收指示服务
根据AUTOSAR BSW架构，接收到的数据将在上层通信模块，即AUTOSAR COM、CanNm、CanTp和
DCM中进行评估和处理。这意味着，上层模块既不能使用CanDrv的缓冲区，也不能访问CanIf的缓冲区。
只有当CanIfPublicReadRxPduDataApi设置为TRUE时，CanIf才会在接收路径中提供内部缓冲。解决了
发送缓冲问题，并考虑动态I-PDU。
如果接收到CanDrv L-PDU，则调用CanIf的CanIf_RxIndication ()。对L-PDU特定数据的访问由以下参
数组织:
硬件接收句柄(HRH)接收CAN标识符(CanId)接收数据长度参考已收到的L-PDU
接收到的L-PDU依赖于硬件，并分配给通信系统的最低层CanDrv。HRH是CanDrv和使用L-PDU的上层
模块之间的链接。HRH标识CAN硬件接收句柄，接收新的CAN L-PDU。
在CanDrv调用CanIf_RxIndication()，指示接收到的L-PDU后，CanIf将按照接收指示进行处理。CanIf
无法识别CanDrv是使用临时缓冲还是直接访问硬件。它期望在调用CanIf_RxIndication()时得到标准化的
L-PDU数据。
CAN硬件接收句柄被锁定，直到复制到临时或上层模块缓冲区的过程结束。硬件对象将在CanIf的
CanIf_RxIndication()返回后立即释放，以避免数据丢失。
CanDrv、CanIf和属于接收到L-PDU的上层模块访问相同的临时缓冲区，该临时缓冲区可以位于CAN控制
器的硬件接收对象中，也可以位于CanDrv中的临时缓冲区中。

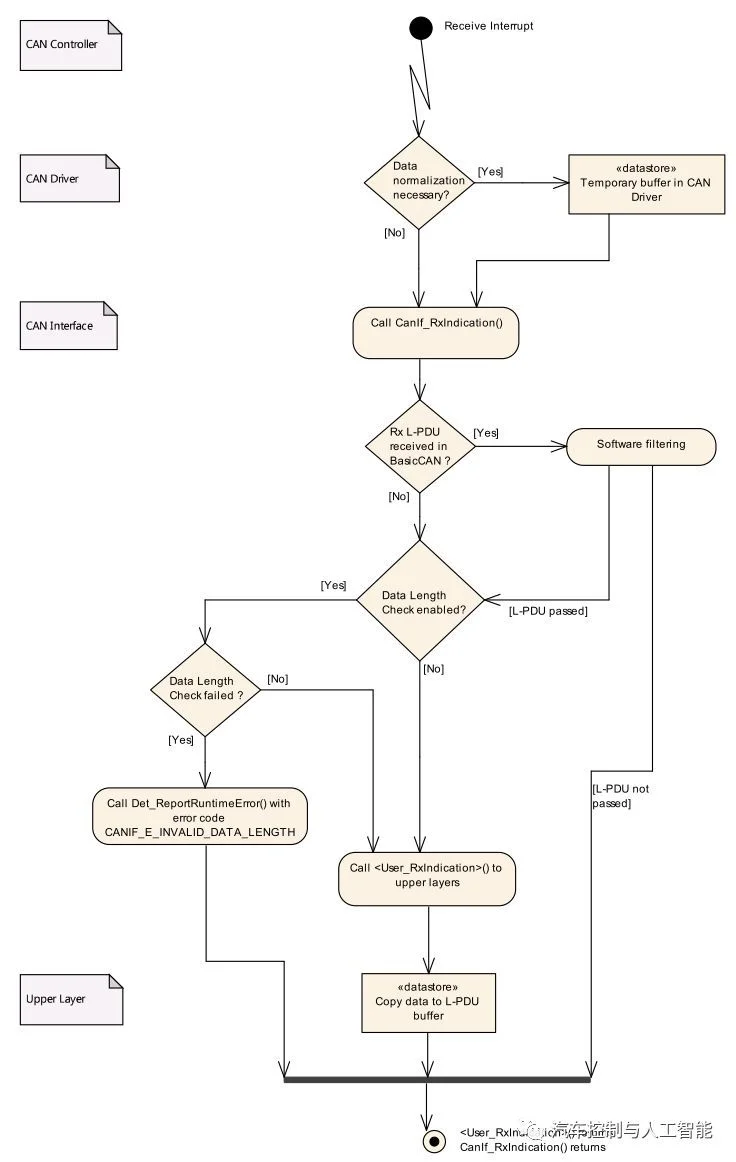

图4 接收的信号流
调用CanIf_RxIndication()引用新接收到的L-PDU的参数，如果调用了函数CanIf_RxIndication()，CanIf
将对CAN L-PDU进行评估接收，并准备L-SDU供上层通信层访问。CanIf使用<User_RxIndication>()通知上层模块这个异步事件，如果配置成功，并且检测到L-PDU进行处理。
如果总线镜像是全局启用的，并且通过调用CAN控制器的CanIf_EnableBusMirroring()激活，那么CanIf
应该为该控制器上用CanIf_RxIndication()来表示的每一帧接收调用Mirror_ReportCanFrame()。
如果调用函数CanIf_RxIndication()，CanIf会按照指定的方式处理接收到的L-PDU。如果软件过滤拒绝
接收到的L-PDU，CanIf会结束对canif_rxindicator()调用的接收指示。
如果CanIf在软件过滤过程中接受通过CanIf_RxIndication()接收到的L-PDU， CanIf随后会处理数据长度
检查。如果CanIf在数据长度检查期间使用CanIf_RxIndication()接收L-PDU， CanIf将根据配置的数据长
度的字节数复制到静态接收缓冲区。
如果为接收的L-SDU配置了元数据，CanIf将PDU有效负载复制到静态接收缓冲区，并将CANID复制到类
型为CAN_ID_32的MetaDataItem。
在数据长度检查期间，如果CanIf接受通过CanIf_RxIndication()接收到的L-PDU，CanIf会识别是否配置
了目标上层模块（CanIfRxPduUserRxIndicationUL，CanIfRxPduUserRxIndicationName)，并为接收
到的L-SDU提供接收指示服务。
如 果 目 标 上 层 模 块 被 配 置 为 提 供 接 收 指 示 服 务 ， CanIf 称 之 为 配 置 接 收 指 示 回 调 服 务
CanIfRxPduUserRxIndicationName，提供所需的参数上层通知回调函数的参数CanIf_RxIndication ()。
CanIf在调用CanIf_RxIndication()时执行以下步骤:
软件过滤(只有BasicCAN)数据长度检查缓冲接收L-SDU调用上层接收指示回调服务
读取接收到的数据APICanIf_ReadRxPduData()是上层模块读取CANL-SDU最近从CAN网络接收到的公
共接口。上层模块只通过CanIf服务发起接收请求，而不直接访问CanDrv。发起的接收请求成功完成，
CanIf将接收到的L-SDU写入上层模块I-PDU缓冲区。
函数CanIf_ReadRxPduData()使得在不依赖接收事件的情况下读取数据成为可能。在配置时启用它，不一
定为相同L-SDU配置接收指示服务。如果需要，可以启用接收指示服务。
通过这种方式的类型机制获得L-SDU，可以选择由参数CanIfRxPduUserRxIndicationUL和
CanIfRxPduReadData，在配置时根据上层模块的需求，相应的接收L-SDU。
如果配置参数CanIfPublicReadRxPduDataApi设置为TRUE，则CanIf将接收到的L-SDU(在此情况下
CanIfRxPduReadData是启用的)存储到接收到的L-SDU缓冲区。这意味着，如果配置参数CanIfRxPduReadData设置为TRUE，CanIf必须为这个接收L-SDU分配接收L-SDU缓冲区。
在调用CanIf_RxIndication()并通过软件过滤和数据长度检查后，CanIf将接收到的L-SDU存储在这个接
收到的L-SDU缓冲区中。在调用CanIf_ReadRxPduData()指定的接收L-SDU缓冲区时，CanIf应避免抢
占接收L-SDU缓冲区的访问事件。
控制器模式控制服务
CanIf提供用于控制由CanDrv支持的CAN控制器通信模式的服务。这意味着所有CAN控制器都由相应的
API服务来控制，以请求和读取当前控制器模式。
可以通过调用CanIf_SetControllerMode()服务，来根据上层的请求更改CAN控制器状态。请求通过CanIf
经过CanDrv API传递到指定的CAN控制器。在CAN网络上对所有CAN控制器的一致性管理是CanSm的任
务。通过这种方式，CanSm负责将CAN网络的所有CAN控制器按顺序设置为睡眠模式或唤醒。
CanIf通过调用函数CanIf_SetControllerMode()或CanIf_ControllerBusOff()接受每个状态转换请求。
CanIf不决定CAN控制器请求的模式转换是否有效。CanIf仅通过获取当前模式和执行请求的模式转换来与
CanDrv交互。
该网络相关状态机在CanSm中实现。CanIf只存储请求的模式并执行请求的转换。
为 了 避 免 频 繁 请 求 CanDrv ， 可 以 对 每 个 控 制 器 存 储 CanIf_ControllerModeIndication() 和
Can_GetControllerMode()所指示的最后状态。需要注意的是，不仅CanSm能够请求CAN控制器模式的
改变。根据CanSm请求的操作模式，CanIf转发请求CanDrvs。
如果ControllerId引用的控制器模式处于CAN_CS_STOPPED状态，并且如果CanIf_Transmit()调用中的
PduIdType参数被分配给该CAN控制器，那么CanIf_Transmit()调用不会导致Can_Write()调用，而是返
回E_NOT_OK。如果ControllerId引用的控制器模式进入CAN_CS_STOPPED状态，CanIf会清除分配给
CAN控制器相应的CanIf传输缓冲区。
如果ControllerId引用的控制器模式进入CAN_CS_STOPPED状态，那么CanIf通过调用(id, E_NOT_OK)
为分配给CAN控制器的每个未完成的TxConfirmation，通知相应的上层模块传输失败。如果启用了
CanIfPublicTxConfirmPollingSupport，那么CanIf还会清除关于TxConfirmation的信息。
这确保了对于每个PDU，都会调用一个正的或负的<User_TxConfirmation>()。当调用回调
CanIf_ControllerBusOff(ControllerId) 时 ， CanIf 调 用 CanSm 或 CDD 的
CanSM_ControllerBusOff(ControllerId)。
PDU模式控制服务
每个L-PDU分配给一个专用的物理CAN通道，该通道连接CAN控制器和CAN网络。通过这种方式，所有
属于物理通道的L-PDU都可以在处理逻辑上，单一的L-PDU通道组上进行控制。这些逻辑组表示ECU连
接到底层CAN网络的所有I-PDU。图 展示了L-PDU信道组与上层或网络的关系。

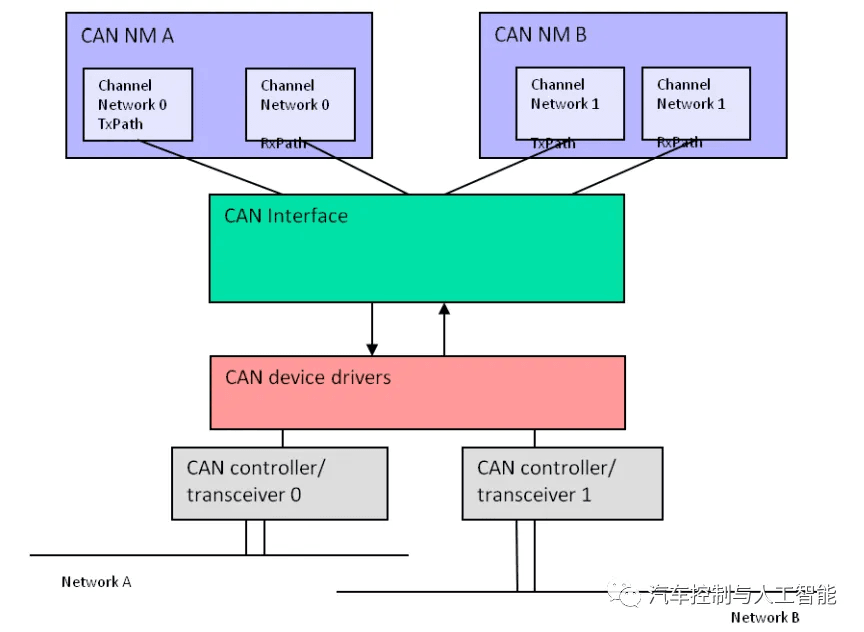

图5 PDU组的通道
一个L-PDU只能分配给一个信道组。PduR或网络管理等典型用户负责控制PDU的操作模式。CanIf提供了
服务CanIf_SetPduMode()和CanIf_GetPduMode()来防止处理：
所有的I-PDU都属于一个逻辑通道，所有发送I-PDU和接收I-PDU属于一个逻辑通道。
只允许在对应的控制器模式等于CAN_CS_STARTED时，更改PDU通道模式。而CANIF_ONLINE和
CANIF_OFFLINE在PDU信道模式下影响整个通信，分别启用和禁用CANIF_TX_OFFLINE和
CANIF_TX_OFFLINE_ACTIVE传输路径。CanIf通过服务CanIf_GetPduMode()提供关于当前PDU通道模
式的信息。

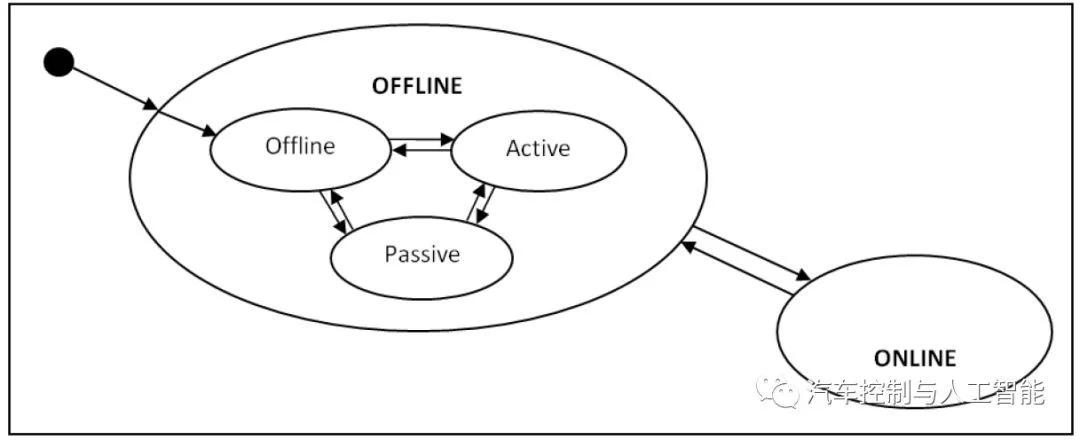

图6 PDU组的通道模式控制
在初始化期间，CanIf应该将每个通道切换到CANIF_OFFLINE。如果调用CanIf_SetControllerMode()，
则CanIf会将对应通道的PDU通道模式设置为CANIF_OFFLINE。
对于切换到CANIF_OFFLINE模式的物理通道，CanIf应该：
防止将相关L-PDU的传输请求CanIf_Transmit()转发给CanDrv，清除相应的CanIf传输缓冲区，防止调用上层模块的接收指示回调服务，防止调用上层模块的传输确认回调服务。
如果调用CanIf_SetControllerMode()或CanIf_ControllerBusOff()，则CanIf应将相应通道的PDU通道模
式设置为CANIF_TX_OFFLINE。
对于切换到CANIF_TX_OFFLINE模式的物理通道，CanIf应该：
防止将相关L-PDU的传输请求CanIf_Transmit()转发给CanDrv，清除相应的CanIf传输缓冲区，防止调用上层模块的传输确认回调服务。支持调用上层模块的接收指示回调服务。
在CANIF_OFFLINE和CANIF_TX_OFFLINE的情况下，BusOff通知被隐式地抑制，因为没有I-PDU可以
被传输，因此CAN控制器不能通过新请求的L-PDU进入BusOff模式进行传输。
如果已经在CAN transmission硬件对象中等待传输的L-PDU在切换到CANIF_TX_OFFLINE或
CANIF_OFFLINE模式并发生后续BusOff事件后立即被传输，那么CanIf不禁止执行BusOff通知。唤醒通
知不受PDU通道模式更改的影响。
对于切换到CANIF_ONLINE模式的物理信道，CanIf应该：
允许将相关L-PDU的传输请求CanIf_Transmit()转发到CanDrv，支持调用上层模块的接收指示回调服务，允许调用上层模块的传输确认回调服务。如果CanIfTxOfflineActiveSupport为TRUE，CanIf提供通过CANIF_TX_OFFLINE_ACTIVE模式成功传
输的模拟。该模式是通过调用CanIf_SetPduMode()来启用的，并且只影响传输路径。
对于每个被分配到CANIF_TX_OFFLINE_ACTIVE模式信道的L-PDU, CanIf会立即调用上层模块的传输确
认回调服务，而不是在调用CanIf_Transmit()时将L-PDU缓冲或转发到CanDrv。
在CANIF_TX_OFFLINE_ACTIVE模式下，上层必须处理传输确认的执行。发送确认处理在发送请求结束
时立即执行。这个功能对于实现特殊的操作模式（如诊断无源模式）是有用的，以避免总线流量而不影响
通知机制。此模式通常用于诊断。
5 API
API这里罗列一下，就不展开赘述了，后续有机会再串起来介绍。
CanIf_Init CanIf_DeInit CanIf_SetControllerMode CanIf_GetControllerMode CanIf_GetControllerErrorState CanIf_Transmit CanIf_ReadRxPduData CanIf_ReadTxNotifStatus CanIf_ReadRxNotifStatus CanIf_SetPduMode CanIf_GetPduMode CanIf_GetVersionInfo CanIf_SetDynamicTxId CanIf_SetTrcvMode CanIf_GetTrcvMode CanIf_GetTrcvWakeupReason CanIf_SetTrcvWakeupMode CanIf_CheckWakeup CanIf_CheckValidation CanIf_GetTxConfirmationState CanIf_ClearTrcvWufFlag CanIf_CheckTrcvWakeFlag CanIf_SetBaudrate CanIf_SetIcomConfiguration CanIf_GetControllerRxErrorCounter CanIf_GetControllerTxErrorCounter CanIf_EnableBusMirroring
回调函数
CanIf_TriggerTransmit CanIf_TxConfirmation CanIf_RxIndication CanIf_ControllerBusOff CanIf_ConfirmPnAvailability CanIf_ClearTrcvWufFlagIndication CanIf_CheckTrcvWakeFlagIndication CanIf_ControllerModeIndication CanIf_TrcvModeIndication CanIf_CurrentIcomConfiguration
总结
CanIf位于底层CAN驱动、CAN收发器和上层通信服务层、CanTp、PduR之间。它表示上层通信层的
CAN驱动程序服务接口。其中涉及众多API函数和回调函数，具体功能最好结合函数的定义和应用场景理
解。
缩略词：
L-PDU: CAN Protocol Data Unit，
CAN协议数据单元
L-SDU: CAN Service Data Unit，
CAN服务数据单元
CanDrv: CAN Driver module，
CAN驱动模块
CAN FD: CAN with Flexible Data-Rate
CanId: CAN Identifier，
CAN标识符
CanIf: CAN Interface module，
CAN接口模块
CanNm: CAN Network Management module，
CAN网络管理模块
CanSm: CAN State Manager module，
CAN状态管理模块
CanTp: CAN Transport Layer module，CAN传输层模块
CanTrcv: CAN Transceiver Driver module，
CAN收发器驱动模块
CanTSyn: Global Time Synchronization overCAN，
ComM: Communication Manager module，
通信管理模块
DCM: Diagnostic Communication Manager module，诊断通信管理模块
EcuM: ECU State Manager module，
ECU状态管理模块
HOH: CAN hardware object handle，
硬件对象句柄
HRH: CAN hardware receive handle，
硬件接收句柄
HTH: CAN hardware transmit handle，
硬件发送句柄
PduR: PDU Router module，
PDU路由模块
SchM: Scheduler Module，
进程模块
汽车ECU设计
一个菜鸟程序猿的成长之路。116篇原创内容
公众号
🌏 微 信：@氨气中的战斗机✍🏻 知 乎：@吃完饭后不刷牙👬 公众号：@汽车ECU设计
