020 使用基于模型设计开发AUTOSAR软件组件（下）
本 文 翻 译 的 是 Mathworsk 公 司 撰 写 的 Development of AUTOSAR Software Components with Model-Based Design，希望与大家一起共同学习进步，如有错误请大家指出。“ ”
自上而下

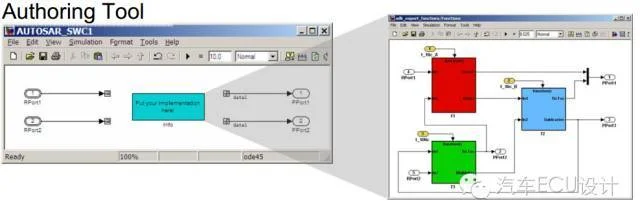

自上而下，从架构模型到Autosar SC。在自上而下的开发流程中，系统工程师使用架构生成工具（如davinci tool suite）来设计整车ECU网络。当然，工程师也可以使用其他的架构设计工具。架构软件会输出一个XML来描述对应的组件，该文件里包含了组件的一些必要信息比如：runnables，接口，数据类型等等。Matlab软件可以利用架构软件生成的XML文件自动创建Simulink架构模型，里面包含了接口模块以及相应的Autosar相关设置。之后系统工程师就可以在该框架模型的基础上，完善内部的控制模块。
同时该模型可以像普通模型一样照常进行V&V测试，设计工程师也可以对Autosar模型添加有关的接口或runnables。工程师必须在相应的地方进行设置来保证所生成的代码满足标准，来满足基础软件层中的RTE以及与硬件相关组件的要求。这些设置可以在配置参数对话框中设置。“ ”
自下而上

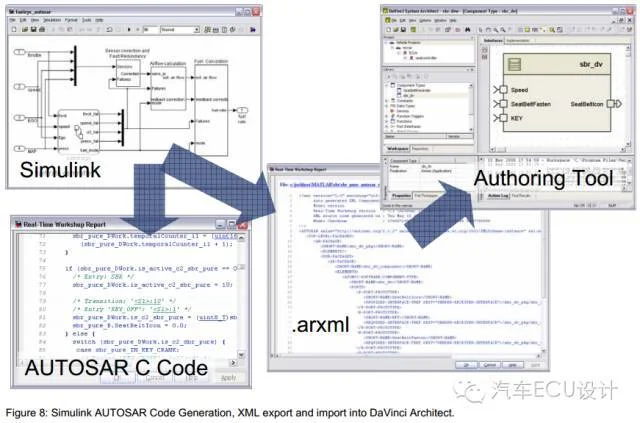

自下而上，通过现有的Simulink控制模型来自动生成架构软件所需的XML文件。因为汽车产业已经非常成熟，许多公司已经有许都测试好的库与模型。这些模型能够重用到不同的平台，比如Autosar架构中，而不需要对模型进行任何人力修改，这点非常重要。自下而上的工作流程，与自上而下的工作流程都需要相同的Autosar配置， 尤其是接口对象需要被正确设置，来保证SC可以被正确集成。
“ ”
结 论
随着汽车ECU软件程度的复杂性增加，OEM与供应商联合建立了行业中最大的标准——Autosar标准，这被视为是应付软件复杂性挑战中的最重要的一步。Autosar专注于各SC之间的通信，并解耦了应用层软件与基础软件。使用MBD方法设计功能软件，由于这两种方法的双向性，MBD与Autosar不仅是相互兼容的，也是互补的。这种组合不仅方便了架构设计、系统设计工程师，也方便了OEM与供应商。018 使用基于模型设计开发AUTOSAR软件组件（上）019 使用基于模型设计开发AUTOSAR软件组件（中）▽ 点击文字查看更多文章 ▽
